Являясь ключевым функциональным элементом в процессе выплавки стали, пробка для отсечки шлака благодаря технологической модернизации и точному применению способна обеспечить снижение себестоимости и повышение эффективности металлургического предприятия по многим направлениям, становясь настоящим «секретным оружием». Ниже анализируются её основной механизм действия и конкретные экономические выгоды.
1. Как пробка для отсечки шлака напрямую снижает себестоимость? Сокращение потерь жидкой стали Задержка окисленного шлака: В процессе конвертерной или электродуговой выплавки стали точно отсекает шлак от попадания в сталеразливочный ковш, предотвращая вынужденный возврат или перевод стали в более низкую категорию качества из-за загрязнения, что напрямую снижает уровень брака. Повышение выхода годной стали: При традиционной технологии потери жидкой стали из-за захвата шлака составляют приблизительно от 0,3% до 0,8%. Пробка для отсечки шлака позволяет сократить эти потери более чем на 50% (для металлургического завода с годовым объёмом производства 2 миллиона тонн это означает дополнительное получение от 3000 до 8000 тонн жидкой стали в год, что оценивается в десятки миллионов юаней). Продление срока службы огнеупорных материалов Качественная пробка для отсечки шлака обладает превосходной стойкостью к эрозии, значительно снижая размыв и повреждение футеровки сталеразливочного ковша и промежуточного ковша установки непрерывной разливки стали. Периодичность замены огнеупорных материалов увеличивается на 20–30%, что позволяет ежегодно экономить миллионы юаней на затратах на техническое обслуживание. Снижение энергопотребления Сокращается количество операций вторичного рафинирования (таких как обработка на установке «ковш-печь» (LF)), необходимость в которых вызвана недостаточной чистотой жидкой стали. Продолжительность выплавки сокращается на 10–15%, удельный расход электроэнергии на тонну стали снижается на 5–10 кВт·ч.

Дополнительная прибыль за счёт повышения качества Повышение чистоты жидкой стали (например, содержание T.O ≤ 15 ppm) может увеличить долю выхода годной высококачественной стали (автолист, электротехническая сталь и др.) на 2–5%, что позволяет повысить отпускную цену на 100–300 юаней за тонну стали. Снижается риск рекламаций со стороны клиентов, вызванных дефектами по неметаллическим включениям (например, проблемы усталостной долговечности подшипниковой стали). Оптимизация производственного процесса Автоматизированное согласование: Интеллектуальная пробка для отсечки шлака взаимодействует с системой обнаружения шлака при выпуске стали, обеспечивая «выпуск стали одной кнопкой» и сокращая количество ошибок оператора и производственных простоев. Непрерывная разливка стали: Толщина слоя шлака в сталеразливочном ковше стабильно поддерживается на уровне ≤ 30 мм, что позволяет избежать засорения погружных стаканов и повысить коэффициент использования серий плавок при непрерывной разливке.

Инновации в материалах Композитное керамическое волокно: Способно выдерживать температуру свыше 1700 °C, срок службы в два раза превышает срок службы традиционных материалов, стоимость одного применения снижена на 40%. Самосмазывающееся покрытие: Уменьшает разбрызгивание жидкой стали при введении пробки, повышая безопасность операции. Конструктивное исполнение Коническая пористая конструкция: Благодаря гидродинамической оптимизации эффективность отделения слоя шлака повышается более чем на 90% (у традиционных пробок — всего 70–80%). Разборная конструкция: Замена только повреждённых элементов, а не всего изделия в сборе, что дополнительно снижает затраты на расходные материалы. Управление на основе данных Мониторинг с применением Интернета вещей (IoT): Сбор в режиме реального времени данных о глубине отсечки шлака, температуре и других параметров, оптимизация момента и угла введения пробки с помощью ИИ-анализа, повышение успешности отсечки шлака с 85% до 98%.

Исходные данные: Годовой объём производства завода составлял 3 миллиона тонн, выход годной жидкой стали при использовании прежней технологии отсечки шлака — 92,5%. После модернизации: Применены высокоэффективная пробка для отсечки шлака и интеллектуальная система управления. Результаты: Выход годной стали увеличился до 94,2%, годовой прирост прибыли составил около 54 миллионов юаней; затраты на огнеупорные материалы снизились на 2 миллиона юаней в год; доля высококачественных марок стали возросла с 15% до 22%.

Индивидуальная адаптация: Подбор размеров и материалов пробки для отсечки шлака в соответствии с типом конвертера и марками стали на конкретном заводе (например, для заводов по выплавке нержавеющей стали требуются пробки с высокой хромистой шлакоустойчивостью). Обучение персонала: Стандартизация технологических операций (таких как скорость и угол введения пробки) для исключения ошибок, вызванных человеческим фактором. Интеграция с существующими системами: Обеспечение совместимости с MES/PLC-системами завода во избежание создания «информационных островков».

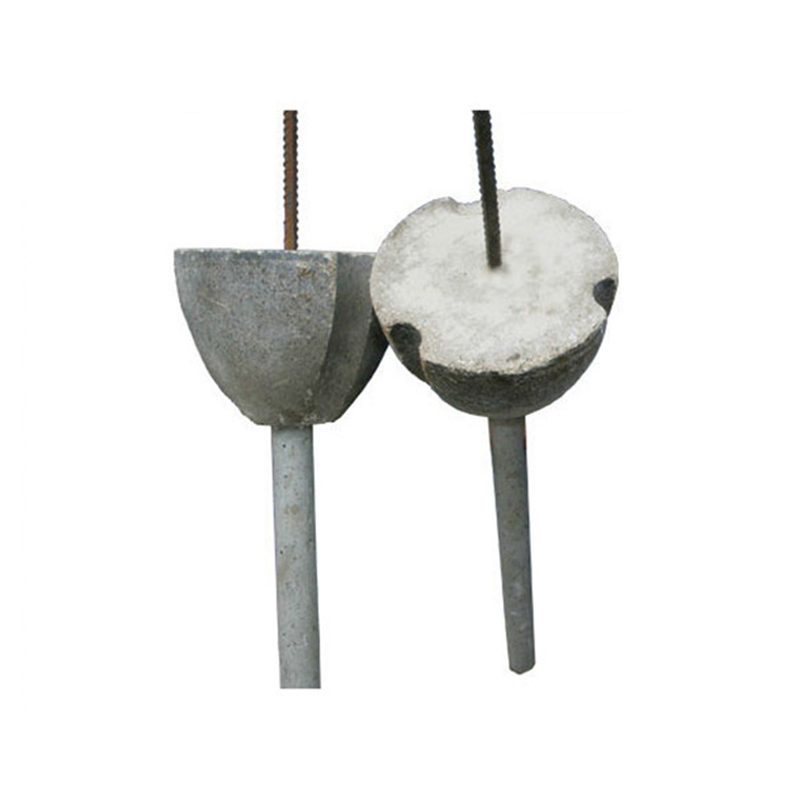

Пробка для отсечки шлака конвертера является ключевым устройством, применяемым в процессе выплавки стали для повышения чистоты жидкой стали. Её основная функция заключается в предотвращении попадания шлака в сталеразливочный ковш во время выплавки. Ниже приводится анализ данной системы от принципа действия до применения.
Пробка для отсечки шлака конвертера
1. Принцип работы
Механизм механического перекрытия

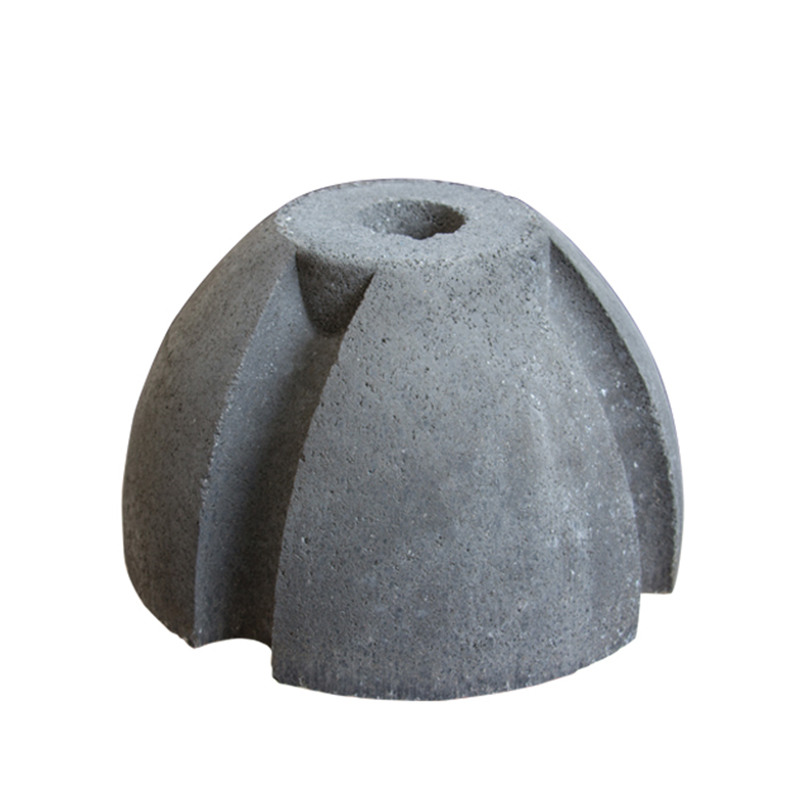

Пробка для отсечки шлака обычно изготавливается из огнеупорных материалов и имеет коническую или сферическую конструкцию. При её точном размещении у сталевыпускного отверстия используется разница в плотности жидкой стали и шлака для создания физического барьера. По мере вытекания жидкой стали пробка всплывает на границу раздела «сталь — шлак» и по мере снижения уровня постепенно перекрывает сталевыпускное отверстие, эффективно предотвращая смешивание высокоокисленного шлака (содержащего FeO, SiO₂ и др.) с жидкой сталью.
Динамическое управление
Путём оптимизации момента и позиции установки пробки для отсечки шлака (как правило, при выпуске 90–95% жидкой стали) с учётом гидродинамических характеристик в зоне сталевыпускного отверстия можно уменьшить вихревой эффект и избежать захвата шлака сталью.

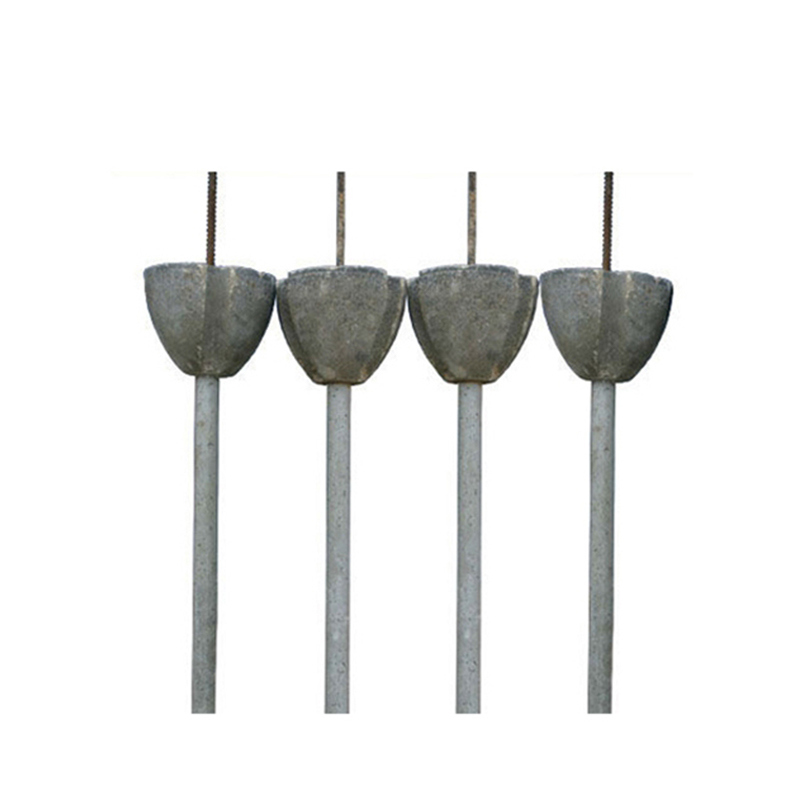

Для решения таких острых проблем при конвертерной выплавке стали, как низкая эффективность отсечки шлака, высокий расход материалов и плохая адаптивность, в последние годы благодаря междисциплинарным инновациям в области материаловедения, конструктивного проектирования и интеллектуального производства был разработан ряд прорывных решений в области пробок для отсечки шлака. Ниже систематически излагаются соответствующие технологические достижения по четырём направлениям: рецептура материалов, оптимизация конструкции, технология изготовления и интеллектуальная интеграция.
Пробка для отсечки шлака конвертера
1. Инновации в системе материалов: переход от традиционных огнеупорных материалов к функциональным композитам
Конструкция с градиентной композитной структурой
Рабочий слой: Выполнен из сверхвысокотемпературной керамики ZrB₂-SiC (выдерживающей эрозию при 1800 °C) с образованием фазы ZrC непосредственно в процессе реакционного спекания, что повышает стойкость к эрозии в 5 раз (по сравнению с традиционным периклазоуглеродистым кирпичом).
Буферный слой: Введение пористой муллитовой керамики с пористостью 30–35%, которая эффективно поглощает напряжения от теплового удара жидкой стали и предотвращает растрескивание.
Несущий слой: Композитная структура из вольфрамового сплавного каркаса и лёгких полых сфер Al₂O₃, обеспечивающая точный контроль плотности в диапазоне 6,2–6,8 г/см³ (адаптируется под различные марки стали).

В процессе конвертерной выплавки стали постепенная замена традиционного шара для отсечки шлака на пробку для отсечки шлака представляет собой важную техническую инновацию, суть которой заключается в повышении эффективности отсечки шлака, сокращении выбросов шлака и улучшении качества стали. Ниже приводится подробный анализ данной технологической трансформации:

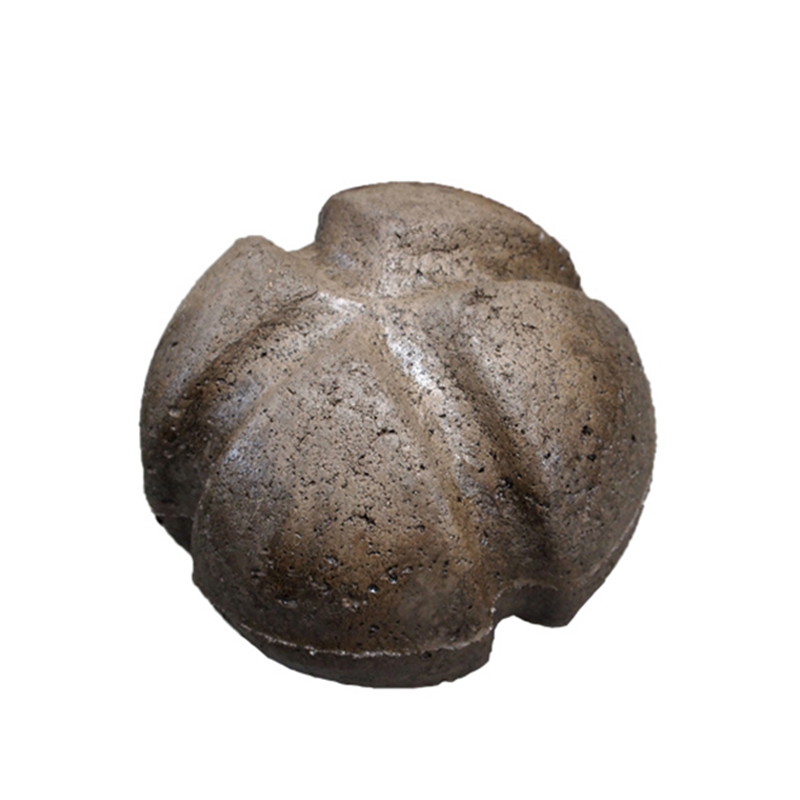

Принцип: Шар для отсечки шлака основан на разнице в плотности между шлаком и жидкой сталью (обычно 4,2–4,5 г/см³). В конце процесса выплавки по мере снижения уровня жидкой стали шар естественным образом попадает в сталевыпускное отверстие, используя разницу в плотности для блокировки шлака.
Недостатки:
1. Неполная отсечка шлака: Шар для отсечки шлака имеет сферическую форму, которая не соответствует форме сталевыпускного отверстия, что легко приводит к образованию зазоров и попаданию шлака в сталеразливочный ковш.
2. Высокая зависимость от момента установки: Слишком ранняя установка шара может заблокировать сталевыпускное отверстие, а слишком поздняя — привести к низкой эффективности отсечки шлака.
3. Недостаточная точность управления: Турбулентность в конвертере может вызвать отклонение шара от заданного положения; успешность отсечки шлака составляет лишь около 70–80%.
